新闻中心
一、钢筋检测项目
钢筋作为建筑的主要原材料之一，必须保证钢筋各项指标满足设计要求及相关标准，否则将存在潜在的安全隐患，有可能导致工程事故。对于建筑用钢筋的主要项目有：钢筋的强度、延性、弯曲性能、重量偏差等方面的指标。
（1）钢筋的强度
钢筋的强度是决定建筑的结构承载力的重要因素。主要是屈服强度和抗拉强度。一般来说，钢筋强度高的构件比较安全，因此一般采用高强钢筋降低配筋率，但并非强度越高越好。由于钢筋弹性模量基本为常值，高强度钢筋在高应力下往往引起构件过大的变形和裂缝。尤其此对普通混凝土而言,强度过高超过设计上限也没有什么意义。
（2）钢筋的延性
延性是钢筋变形、耗能的能力，与强度具有相同的重要性。调查表明，很多建筑事故并非是因为钢筋的强度不足，而是延性不够，脆性断裂而引起的。钢筋延性通常用断后伸长率表示，即以测量拉断钢筋断口域的相对变形来计算。
（3）钢筋的弯曲性能
钢筋力学性能的稳定性十分重要。规模生产的钢筋产品强度及延性离差小，均质性好，性能稳定质量有保证。而对钢筋进行二次冷加工，如冷拔、冷拉、冷轧、冷扭后质量不稳定。尤其是小规模厂”家的生产，由于我国母材普遍加工工艺粗糙，缺乏有效的技术管理和严格的质量检验，质量波动大，不合格率高，往往影响结构的安全。
（4）钢筋的重量偏差
钢筋可按理论重量交货，也可按实际重量交货。如果钢筋重量与理论重量不一致，有可能是钢筋直径不满足要求，但也有可能是钢筋存在质量问题。因此，通过对钢筋重量偏差的检测可以初步间接评价钢筋的质量。
二、钢筋检测方法

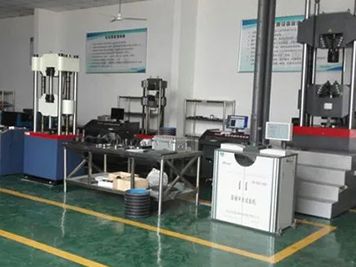

（1）强度检测
主要通过拉伸试验检测钢筋的屈服强度与抗拉强度:①材料拉力试验机应按照GB/T16825. 1进行校准，并且其准确度应为1级或优于1级。试验时所用荷载的范围应在最大荷载的20%-80%范围内。②开动试验机进行，上夹头升起 10mm后，将试件固定在试验机夹头内，调整试验机零点、再用下夹具固定试件下端，使钢筋成竖直居中状态。③拉伸中，测力度盘的指针停止转动时的恒定荷载，或不计初始瞬时效应时的最小荷载，即为求的屈服点荷载。④向试件连续加荷直至拉断由测力度盘读出最大荷载，即为抗拉极限荷载。
（2）延性检测
通过拉伸试验检测伸长率来评价钢筋延性:①将已拉断试件的两端在断裂处对齐，尽量使其轴线位于一条直线上。如拉断处由于各种原因形成缝隙，则此缝隙应计入试件拉断后的标距部分长度内。②如拉断处到临近标距端点的距离大于1/3时，可用卡尺直接量出己被拉长的标距长度(mm) 。③如断裂处位于标距之外，而伸长率合格，可判合格。④如试件在标距端点上或标距处断裂，则试验结果无效，应重新试验。
（3）弯曲性能检测
钢筋弯曲性能主要通过弯曲试验来检测，弯曲试验的相关事项; 1、 试件长度、弯心直径; 2支辊间距=弯心直径+两个钢筋直径+间隙+支辊半径; 3、加荷速度等; 4、冷弯试验是将钢筋试样在规定直径的弯心上弯到90°或180° ，然后检查试样有无裂缝、鳞落、断裂等现象。不仅可以检测钢筋原材料质量还能检测钢筋焊接接头质量。钢筋弯曲试验在压力机或万能试验机上进行，试验一般应在10~35 ℃的温度范围内进行。对温度要求严格的试验，试验温度应在(23士5)℃下进行。反复弯曲试验是一种在专用的曲折试验机上对钢丝进行冷弯试验的方法。
（4）重量偏差检测
测量钢筋重量偏差时,试样应在不同的钢筋上截取,数量不少于5个，每个试样长度不小于500mm。长度应逐个测量，应精确到1mm。测量试样总重量时，应精确到不大于总重量的1%。 检测结果的数值修约与判定应符合YB/T081的规定。
三、检测报告
检测试验机构出具的检测试验报告应包含足够的信息。如：a) 本部分国家标准编号；b) 注明试验条件信息； c) 试样标识； d) 材料名称、牌号； e) 试样类型； f)试样的取样方向和位置；g) 试验控制模和试验速率； h) 试验结果。
内容应真实、客观，数据可靠，结论明确，有主检人员、审核人员和批准人员签字并加盖检测试验机构的印章。检测试验报告的结论应符合下列规定:
（1）检测试验机构出具的检测试验报告均应给出文字描述的结论。
（2）检测试验报告应加盖检测试验机构公章或检测试验专用章;有见证取样送检项目的试验报告，还应加盖“有见证试验”专用章;取得计量认证项目的检测试验机构应在其出具的检测试验报告中加盖“CMA"专用章;检测机构还应在其出具的材料试验报告上加盖建设工程质量检测机构专用钢印。
（3）修改已发出的检测试验报告，必须做出书面声明，并以测试数据修改单或重新发放检测试验报告的方式进行。检测试验机构应将修改原因及修改过程记录与原报告一起保存。
